思旺推出可以自动识别锂电池极的充电IC—SE9020C/D

      Jan 10^th , 2008–今天, 专业电源管理IC供应商思旺今天推出SE9020C/D,可以自动识别电池极性的单节锂电池充电IC. SE9020C/D用的是小而简单的SOT23-6L封装形式,并且几乎不需要任何外部元件就可以为锂电池充电，充电电流达到250mA(TYP)。SE9020C/D可以应用在万能充电器以及USB充电器中。

      SE9020C/D内部集成极性检测电路, 可以迅速的识别插入的锂电池的极性并且以正确的极性自动为锂电池充电。SE9020C/D 以恒压的方式为锂电池进行充电并且充电电流在设计时已经固定，被限制在250mA(TYP). 这样可以有效的减小充电时电池过热的危险。在充电的同时芯片自动检测电池的电压，当电池充饱后，芯片自动结束充电，避免芯片过充，有效的保护电池。

      SE9020C，字母C表示color的意思，支持七彩灯模式。SE9020D，字母D表示Double的意思，支持闪灯模式。在七彩灯的电路中， LED1灯用于显示电源和电池是否连接，七彩灯用于指示充电状态。充电时，七彩灯闪亮，充电完成后，七彩灯熄灭。在闪灯电路中， LED1灯用于显示电源和电池是否连接，LED2灯用于显示充电状态。充电时，LED2灯闪亮，充电完成后，LED2灯熄灭。

      SE9020C/D具有过温保护，过流保护，短路保护的功能，防止充爆电池等危险情况的发生。

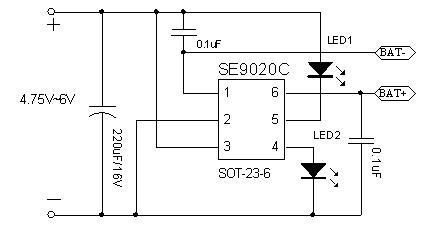

下图所示，为7彩灯模式的连接电路图

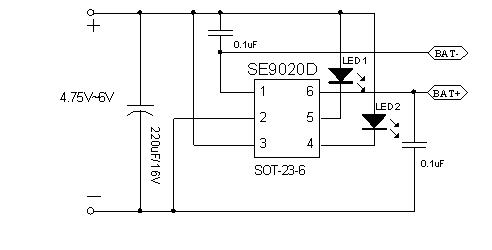

图所示，为闪灯模式的连接电路图

SE9020C/D的主要特点:

●自动识别电池极性的功能

●充电电流可达到250mA(TYP)

●几乎不需要任何外围元器件

●内置精准的参考电压源

●具有短路保护，过流保护，温度保护功能

●充电电压精度为 4.2V ±1%

●支持七彩灯和双灯模式

●提供SOT-23和PSOP-8封装

包装、定价和供应

思旺的SE9020C/D采用SOT-23和PSOP-8封装。
