思旺电子推出内置指示灯驱动电路的恒流恒压电源管理IC－SE1052
2008-09-04
思旺电子推出内置指示灯驱动电路的恒流恒压电源管理IC－SE1052
Aug 8th , 2008 –今天，专业电源管理IC供应商思旺电子（Seaward Electronics Inc.）推出内置指示灯驱动电路的恒流恒压电源管理IC－SE1052。 该IC是SE1051的升级版本，SE1052可以提供恒定并且精准的电流和电压控制，是开关电源中首选的专用集成电路. SE1052 是专门为1-5节锂电池进行充电所设计的低成本方案，SE1052内部集成指示灯驱动电路，这个特殊的电路可以准确监视充电电流的变化。当恒流充电时，SE1052将点亮红色LED；当充电电流减小到预设充电电流的1/10时，红灯熄灭，绿灯点亮，表示电池已经充满。实现以上提到的所有的功能，均不需要多于的外围电路，SE1052已经内部集成。SE1052非常适合应用于数码相机充电器，手机充电器，适配器上的应用。

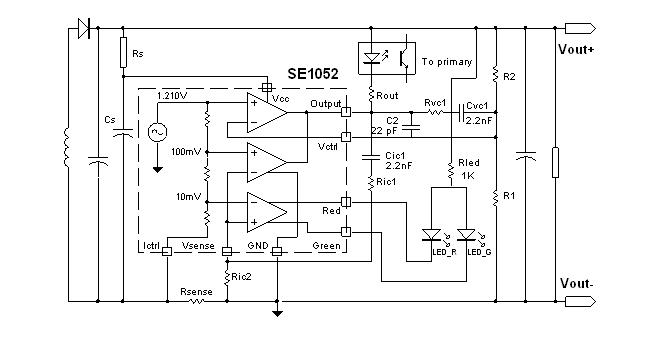

SE1052恒流功能：SE1052内部的电流采样电路与一个集成运算放大器组成一个精准的电流控制电路，来实现恒定电流以及过流保护功能。而最大限制电流（Ilimit）可以通过调节Rsense阻值的大小来设置。计算公式如下：
其中Vsense=110mV为固定的电压，而Ilimit为设计要求的电流。
SE1052的恒压功能：SE1052内部的参考电压电路与一个集成运算放大器组成一个精准的电压控制电路，使SE1052的基准电压稳定在1.210V。用户针对设计的要求，可以通过设置两个外部电阻的阻值的大小来调节出所需要的输出电压，计算公式如下所示：
SE1052的指示灯功能：SE1052内部的一个运算放大器用来管理和驱动外部的充电指示LED灯。可用于目前市场上主流的充电指示方式：充电时红灯亮，充饱电后绿灯亮。不但为客户减少了外围元器件，也为客户PCB节省空间。
SE1052具有容易补偿，输出过流保护，用最少的外围元器件实现客户需要的功能，有效的为用户节约生产成本。
SE1052的主要特点:
l 内部集成恒压恒流控制模块
l 芯片内部嵌有精准的参考电压源
l 内部集成充电指示灯电路
l 较小的外部电容
l 集成过流保护功能
l 容易补偿
l ESD可耐静电2KV
l 产品不含铅、符合RoHS标准
包装、定价和供应
思旺的SE1052采用SOP-8封装。
